Hvordan lage en kabel mellom microbit og servo

I det siste har jeg laget noen spesialkabler som fungerer mellom microbit og servoer. Om du vil koble en servo direkte til microbit, uten å gå via koblingsbrett, har du ikke så mange valg:

  1. Koble en krokodillekabel til en hann-hann kabel –> løsner lett ved litt bevegelse
  2. Kjøpe noen spesialkabler som gir mulighet til å kobles både i microbiten og i servoen –> koster penger
  3. Lage spesialkabler som gir mulighet til å kobles både i microbiten og i servoen –> ja, hvorfor ikke

Så la oss se på hvordan vi kan lage en slik spesialkabel, uten for mye utstyr og for mye styr. I dette eksempelet har jeg bestemt meg for å beholde koblingen som finnes på servoen, da du senere kan få bruk for denne om den skal kobles via koblingsbrett.

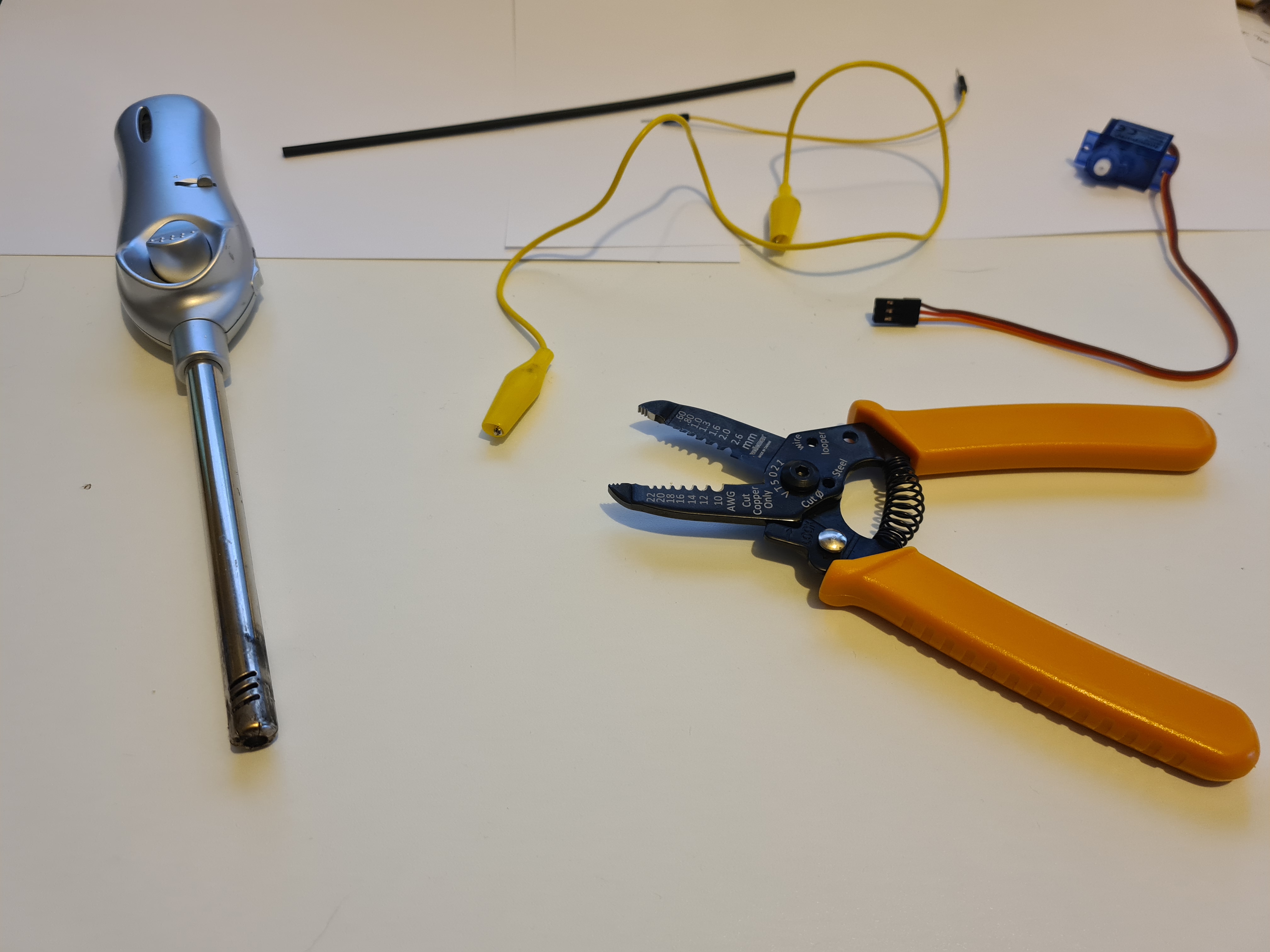

Utstyr
– krokodillekabler
– hann-hann kabler (f.eks disse hos Kjell & co)
– elektrikertang – gjerne med ulike størrelser slik at en enkelt kan avisolere (f.eks denne hos Kjell & Co)
– krympeslange – 2.4 mm (f.eks denne hos Jula)
– lighter til å krympe slangen med

Steg 1 – kutt krokodillekabelen
Del krokodillekabelen i to like store deler.

Steg 2 – avisoler krokodillekabelen
Fjern mellom 1 og 1,5 cm av isolasjonsplasten på krokodillekabelen. Tvinn enden.

Steg 3 – kutt hann-hann kabelen
Del hann-hann-kabelen i to like store deler.

Steg 4 – avisoler hann-hann kabelen
Fjern mellom 1 og 1,5 cm av isolasjonsplasten på hann-hann kabelen. Tvinn enden.

Steg 5 – klipp til litt krympeslange
Klikk av 3-4 cm krympeslange og tre på krokodillekabelen.

Steg 6 – tvinn sammen kablene
Tvinn sammen kablene slik at de ikke løsner.

Steg 7 – isoler koblingen
Før krympeslangen over den nye koblingen, og bruk lighter til å krympe slangen og beskytte koblingen.

Se hvordan jeg gjør det i denne videoen.
